依據工業和信息化部頒布的通信設備、通信線路、光纜傳輸、通信電源等一系列國家標準、行業標準和工程技術規范，按照通信行業職業技能鑒定相關規范要求，制定了通信設備傳輸及無線、基站動力配套、通信光纜線路、FTTH入戶裝維四個競賽項目內容、操作要求及評分標準。具體內容如下：
第一部分 項目內容及操作要求
一、通信設備傳輸及無線項目內容及操作要求
賽場準備材料清單：絕緣手套、電筆、萬用表、電工膠布、十字螺絲刀、活動板手、套筒、老虎鉗、尖嘴鉗、斜口鉗、美工刀、扎帶、光功率計、紅光筆、可變衰減器、萬用表、光纖清潔紙、標簽、網線、網線鉗、水晶頭、電腦、天饋線、跳線、接頭、防水絕緣膠帶、膠泥等。
選手自帶工具：駐波比表（Sitemaster S331D）。
競賽時間為40分鐘。

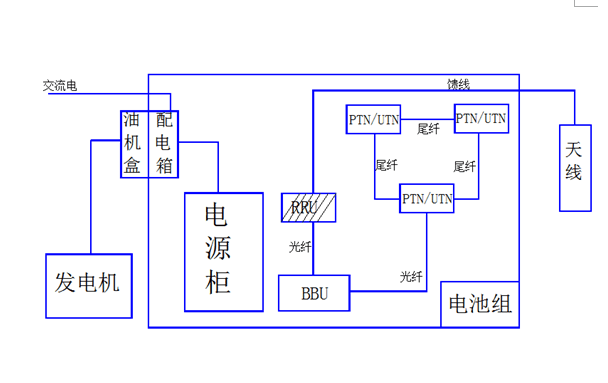

具體組網結構見圖1。
圖1. 通信設備傳輸及無線項目組網圖

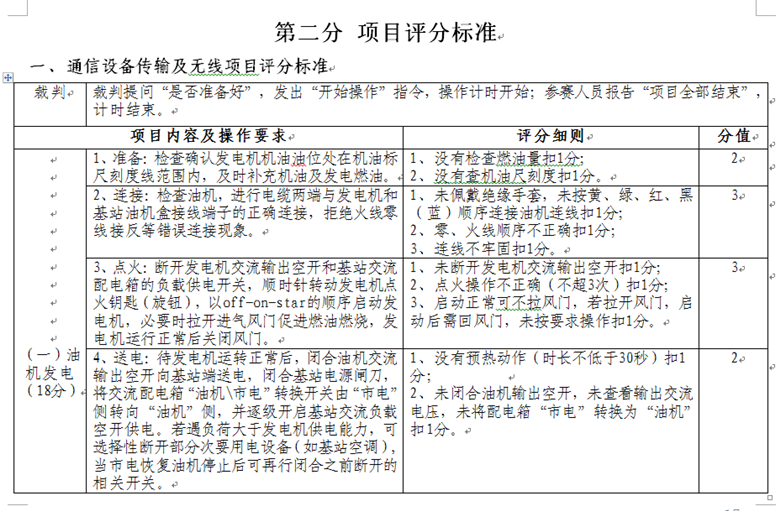

（一）按照標準流程完成發電操作，按上電流程將各設備上電
1、準備。檢查確認發電機機油油位處在機油標尺刻度線范圍內，及時補充機油及發電燃油；
2、連接。進行電纜兩端與發電機和基站油機盒接線端子的正確連接，杜絕火線零線接反等錯誤連接現象；
3、點火。斷開發電機交流輸出空開和基站交流配電箱的負載供電開關，順時針轉動發電機點火鑰匙（旋鈕），以off-on-star的順序啟動發電機，必要時拉開進氣風門促進燃油燃燒，發電機運行正常后關閉風門；
4、送電。待發電機運轉正常后，閉合油機交流輸出空開向基站端送電，閉合基站電源閘刀，將交流配電箱“油機市電”轉換開關由“市電”側轉向“油機”側，并逐級開啟基站交流負載空開供電。若遇負荷大于發電機供電能力，可選擇性斷開部分次要用電設備（如基站空調），當市電恢復油機停止后，可再行閉合之前斷開的相關開關；

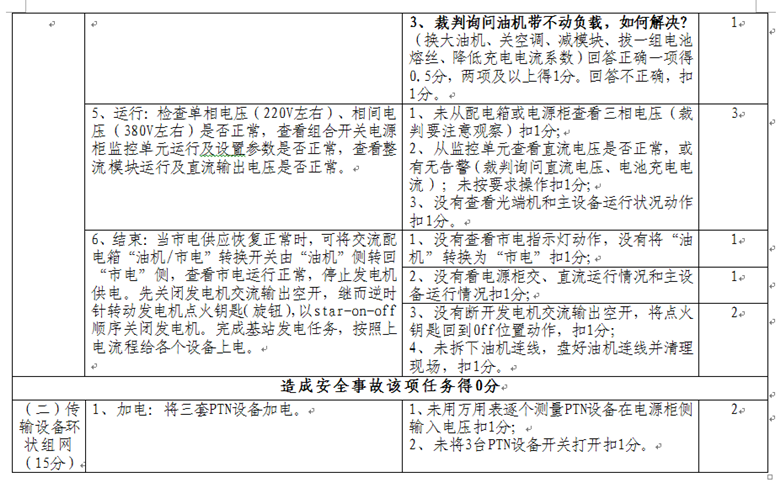

5、運行。檢查單相電壓（220V左右）、相間電壓（380V左右）是否正常，查看組合開關電源柜監控單元運行及設置參數是否正常，查看整流模塊運行及直流輸出電壓是否正常；
6、結束。當市電供應恢復正常時，可將交流配電箱“油機/市電”轉換開關由“油機”側轉回“市電”側，查看市電運行正常，停止發電機供電。先關閉發電機交流輸出空開，繼而逆時針轉動發電機點火鑰匙（旋鈕），以star-on-off順序關閉發電機。完成基站發電任務；按照設備上電流程給各個設備上電。

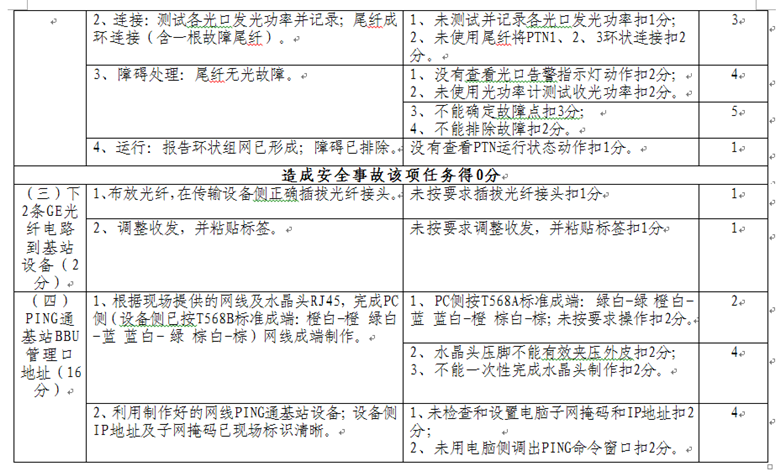

（二）完成PTN/UTN1、PTN/UTN2、PTN/UTN3三個分組傳輸設備（華為ATN950B）之間環狀組網，并判斷排除障礙
1、將PTN/UTN設備加電；
2、測試并記錄各個PTN/UTN設備光口的發（收）光功率；
3、使用比賽現場提供的尾纖，將光纖正確連接至光口，使三個PTN/UTN設備連接成環狀組網結構；
4、觀察各PTN/UTN設備指示燈狀態或使用光功率計判斷障礙區間，并排除障礙。
（三）從PTN/UTN3下2條GE光纖電路到基站設備（BBU3900）
1、布放光纖，在傳輸設備側正確插拔光纖接頭；
2、調整收發，并粘貼標簽。
（四）用網線連接PTN/UTN1，在電腦上PING通基站BBU管理口地址
1、制作一根網線，連接網線至分組設備指定接口；
2、從電腦上能夠PING通基站BBU設備管理口地址。
（五）完成饋線至天線跳線（天線側固定）間接頭的制作和連接
1、事先將饋頭螺帽、密封圈套上饋線；
2、使用饋線刀開剝饋線外皮，饋頭擰緊不露銅；屏蔽層螺紋切割合理，饋頭螺母正確銜接；
3、饋頭內無銅屑、沙塵等雜質，饋頭整體旋轉無松動；
4、在做包封處理之前，先用清潔布清除接頭處的灰塵、油垢等雜物；
5、首先纏繞一層特優型PVC絕緣膠帶，從下往上以重疊方式進行包扎，上層膠帶覆蓋下層的1/2左右，纏繞過程中注意保持以開卷力度纏繞，避免過度拉伸。這一層PVC絕緣膠帶要把饋線接頭都包裹全。然后纏繞防水絕緣膠泥，先展開防水絕緣膠泥，剝?nèi)ルx形紙，將膠泥一端粘在接頭下方20-50mm處（涂膠層朝內）。纏繞方向應順著接頭扭緊方向，嚴禁反向纏繞；

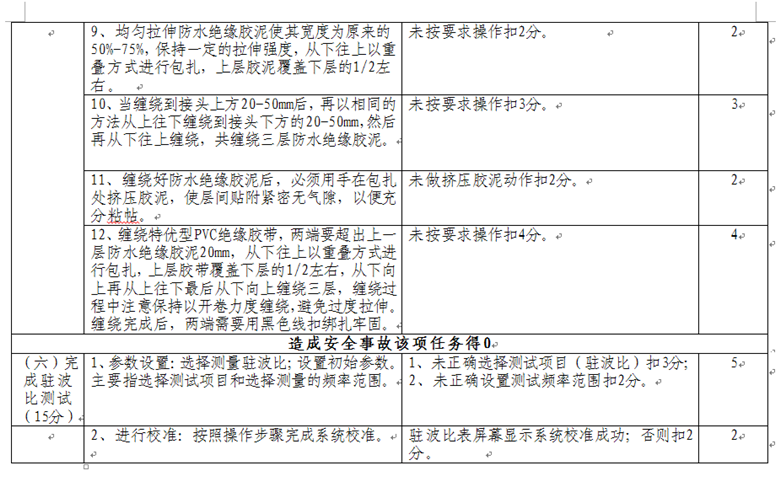

6、均勻拉伸防水絕緣膠泥使其寬度為原來的50%-75%，保持一定的拉伸強度，從下往上以重疊方式進行包扎，上層膠泥覆蓋下層的1/2左右。當纏繞到接頭上方20-50mm后，再以相同的方法從上往下纏繞到接頭下方的20-50mm，然后再從下往上纏繞，共纏繞三層防水絕緣膠泥。然后，必須用手在包扎處擠壓膠泥，使層間貼附緊密無氣隙，以便充分粘帖；
7、纏繞特優型PVC絕緣膠帶，兩端要超出上一層防水絕緣膠泥20mm，從下往上以重疊方式進行包扎，上層膠帶覆蓋下層的1/2左右，從下向上再從上往下最后從下向上纏繞三層，纏繞過程中注意保持以開卷力度纏繞，避免過度拉伸。纏繞完成后，兩端需要用黑色線扣綁扎牢固。
（六）完成駐波比測試
1、參數設置。打開駐波比表后，首先要選擇測量指標，設置初始參數。主要指選擇測試項目和選擇測量的頻率范圍；
2、進行校準。按START CAL鍵激活校準菜單、用上下鍵和ENTER鍵選擇A或B、將開路器接到TEST PORT，按ENTER、將短路器接到TEST PORT，按ENTER、將負載接到TEST PORT，按ENTER；

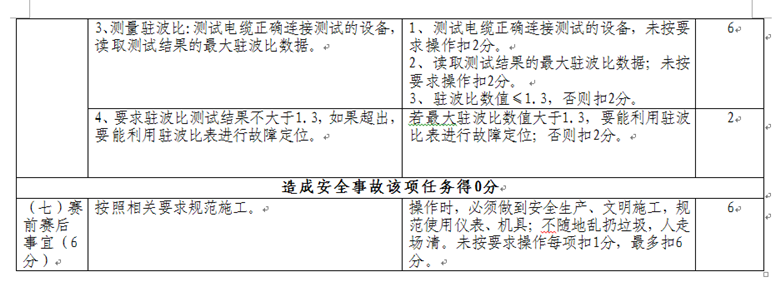

3、測量駐波比。通過測試電纜連接測試的設備、缺省情況下，系統將會自動測試，如果系統沒有自動測試，請按RUN/HOLD鍵開始測試、調整測試結果的現實比例、讀取測試結果的最大駐波比數據；
4、要求駐波比測試結果不大于1.3，如果超出，要能利用駐波比表進行故障定位。設置初始參數（最大距離、中心頻率、電纜型號）、進行校準(同前所述)、進行DTF測試，根據讀取的距離檢查天饋系統，進行處理，最終達到駐波比測試結果要求。

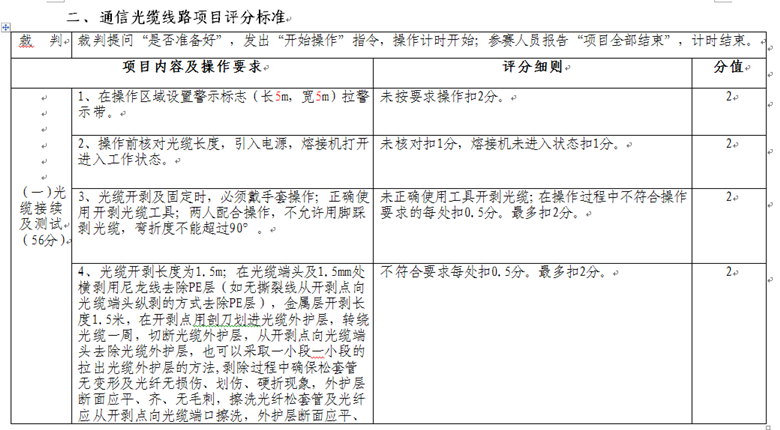

二、通信光纜線路項目內容及操作要求
賽場準備材料清單：手套、米勒鉗、光纖切割刀、OTDR測試儀及卷尺、12芯光纜兩盤（型號為GYTA-12B1）、纖芯束管2根、填充管3根、24芯臥式接頭盒1只、已事先熔接好一端的尾纖、倒鏈、破壞鉗、腳扒、保險帶、已做好的拉線地錨、拉線抱箍（D164）、7/2.6鍍鋅鋼絞線、三眼雙槽夾板、五股拉線襯環、3.0鍍鋅鐵線、1.5鍍鋅鐵線等。
選手自帶工具：熔接機及相關工具。
競賽時間為：光纜接續40分鐘，拉線制作安裝30分鐘。

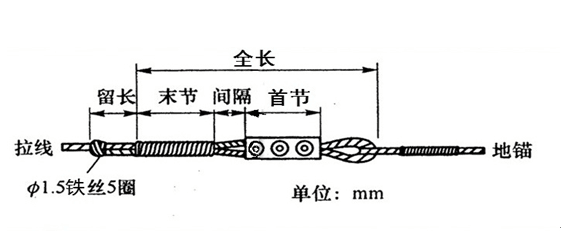

上把拉線、中把拉線安裝分別見圖2、圖3。
Φ1.5鐵絲5圈
圖2.上把拉線安裝圖
注：首節φ7夾板1塊，間隔230mm，
末節150mm，留長100mm，全長600mm。
圖3.中把拉線安裝圖
（一）A、B兩條12芯光纜接續
1、檢查工具、儀表，在操作區域設置警示標志（長5m，寬5m）拉好警示帶,光纜開剝及固定操作過程中必須帶手套；
2、光纜外護層、金屬層開剝長度1.5m，在開剝點用剖刀劃進光纜外護層，轉繞光纜一周，切斷光纜外護層，從開剝點向光纜端頭去除光纜外護層，也可以采取一小段一小段的拉出光纜外護層的方法，開剝點的根部不能有松套管變形、損傷、劃傷、硬折現象，外護層斷面應平、齊、無毛刺。

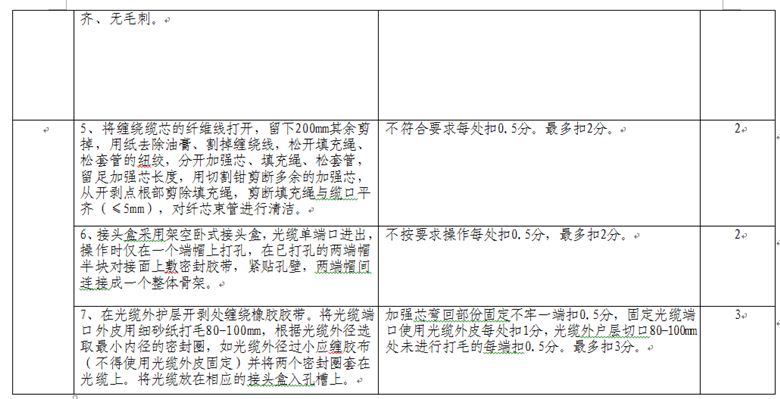

3、將纏繞纜芯的纖維線打開，用紙去除油膏、割掉纏繞線，松開填充繩、松套管的紐絞，分開加強芯、填充繩、松套管。留足加強芯留長，用切割鉗剪斷多余的加強芯，從開剝點根部剪除填充繩，剪斷填充繩與纜口平齊（≤5mm）；
4、本次比賽接頭盒采用24芯臥式接頭盒，光纜單端口進出，操作時僅在一個端帽上打孔，在已打孔的兩端帽半塊對接面上敷密封膠帶，緊貼孔壁，兩端帽間連接成一個整體骨架。
5、在光纜外護層開剝處纏繞橡膠膠帶。將光纜端口外皮用細砂紙打毛80-100mm，根據光纜外徑選取最小內徑的密封圈，并將兩個密封圈套在光纜上。將光纜放在相應的接頭盒入孔槽上；

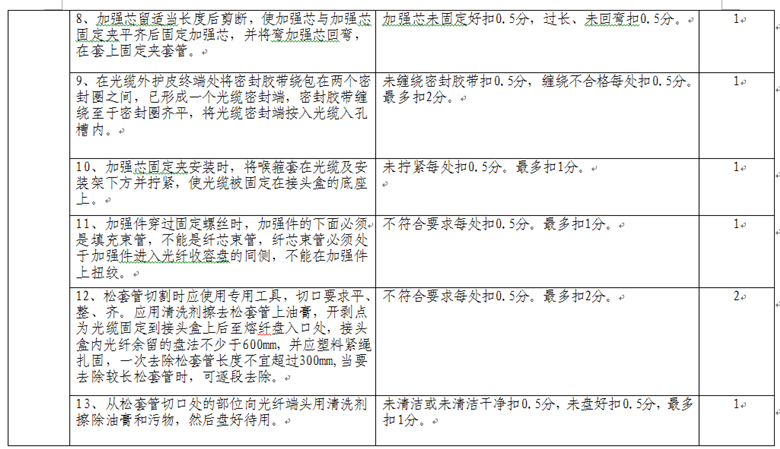

6、加強芯留適當長度后剪斷，使加強芯與加強芯固定夾平齊后固定加強芯，并將彎加強芯回彎，在套上固定夾套管；
7、在光纜外護皮終端處將密封膠帶繞包在兩個密封圈之間，已形成一個光纜密封端，密封膠帶纏繞至于密封圈齊平，將光纜密封端按入光纜入孔槽內；
8、安裝加強芯固定夾時，將喉箍套在光纜及安裝架下方并擰緊，使光纜被固定在接頭盒的底座上;
9、加強件穿過固定螺絲時，加強件的下面必須是填充束管，不能是纖芯束管，纖芯束管必須處于加強件進入光纖收容盤的同側，不能在加強件上扭絞；
10、松套管切割時應使用專用工具，應用清洗劑擦去松套管上油膏，開剝點為光纜固定到接頭盒上后至熔釬盤入口處，接頭盒內光纖余留應不少于600mm，當要去除較長松套管時，可逐段去除；

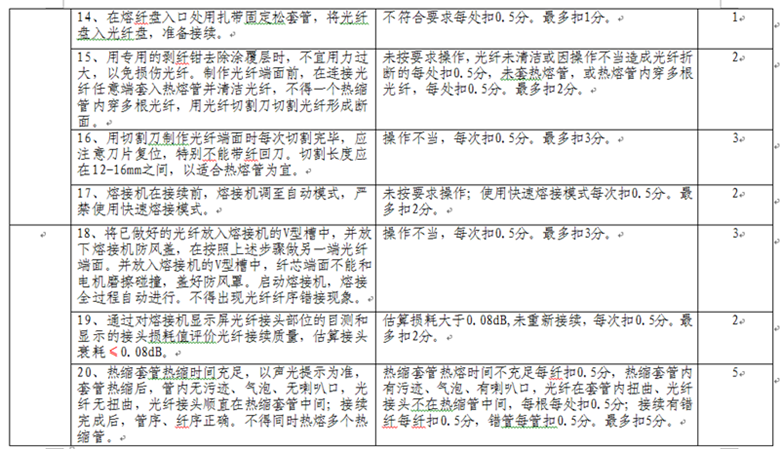

11、從松套管切口處的部位向光纖端頭用清洗劑擦除油膏和污物，然后在熔纖盤入口處用扎帶固定松套管，將光纖盤入光纖盤，準備接續；
12、用專用的剝纖鉗去除涂覆層時，不宜用力過大，以免損傷光纖（剝纖鉗去除涂覆層時不得將光釬折斷）；
13、制作光纖端面前，在連接光纖任意端套入熱熔管并清潔光纖，用光纖切割刀切割光纖形成斷面；
14、用切割刀制作光纖端面時每次切割完畢，應注意刀片復位，特別不能帶纖回刀。切割長度應在12-16mm之間，以適合熱熔管為宜；
15、將已做好的光纖放入熔接機的V型槽中，并放下熔接機防風罩（按要求放纖后蓋防風罩）。再按照上述步驟做另一端光纖端面，并放入熔接機的V型槽中，纖芯端面不能和電機磨擦碰撞，蓋好防風罩。開始熔接，熔接全過程手動進行；
16、通過對熔接機顯示屏光纖接頭部位的目測和顯示的接頭損耗值評價光纖接續質量，并確定是否需重新接續；
17、光纖熔接后立即用熱熔管保護，裸光纖應放置熱熔管中心處，對熱熔管加熱處理完成后方可取出熱熔管，讓熱熔管自然冷卻，熱熔后熱熔管不變形；

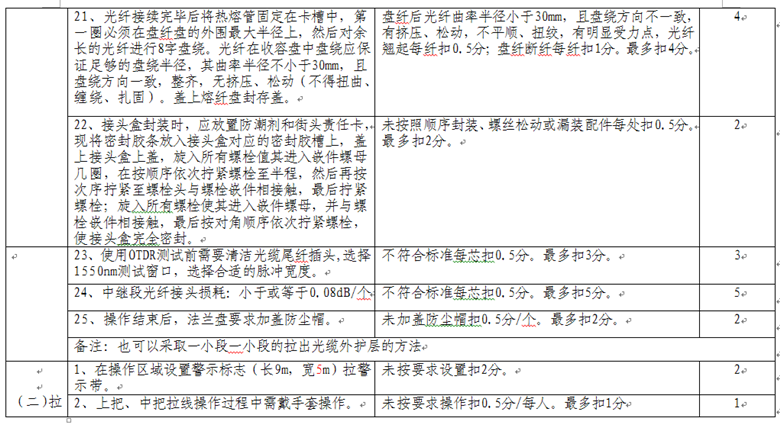

18、光纖接續完畢后將熱熔管固定在卡槽中，然后對余長的光纖進行盤繞。光纖在收容盤中盤繞應保證足夠的盤繞半徑，其曲率半徑不小于30mm，且盤繞方向一致整齊，不得扭曲纏繞，后蓋上熔纖盤封存蓋板；
19、接頭盒封裝時，現將密封膠條放入接頭盒對應的密封膠槽上，蓋上接頭盒上蓋，旋入所有螺栓使其進入嵌件螺母，并與螺栓嵌件相接觸，最后按對角順序依次擰緊螺栓，使接頭盒完全密封。
20、使用OTDR測試前需要清潔光纜尾纖插頭,選擇1550nm測試窗口，選擇合適的脈沖寬度，并做好測試記錄；
21、光纜接續完成后，對接頭損耗進行測試，接頭測試為單向單測試接頭損耗≤0.08dB；
22、操作結束后，法蘭盤要求加蓋防塵帽。

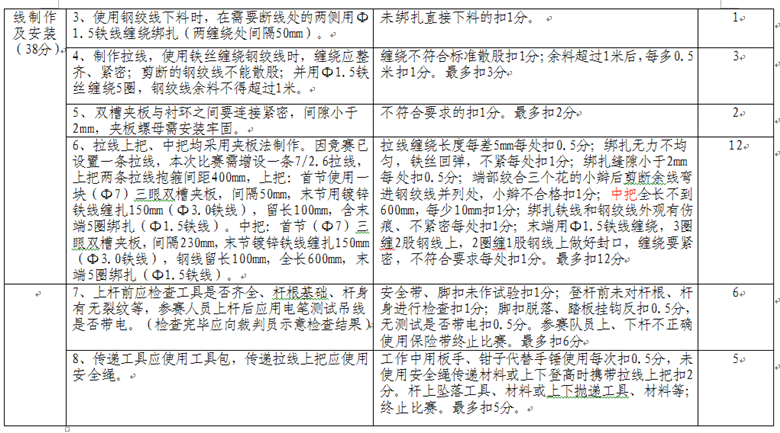

（二）拉線上把、中把制作
1、檢查工具、材料。制作拉線上把和中把均采用夾板法制作拉線。在操作區域設置警示標志（長9m，寬5m）拉警示帶。上把、中把拉線操作過程中必須戴手套；
2、使用鋼絞線下料時，在需要斷線處的兩側用Φ1.5鐵線纏繞綁扎（兩纏繞處間隔50mm）。
3、使用鐵絲纏繞鋼絞線時，纏繞應整齊緊密，纏繞順序、圈數及長度要符合標準；
4、襯環應裝在拉線彎回處，雙槽夾板與襯環之間要連接緊密，夾板螺母需安裝牢固；
5、拉線纏繞圈數要夠并緊密，扣鼻圈不能過大，纏繞鐵絲應留有足夠的長度；纏繞時要認真，并用力均勻，使鐵絲不回彈，絞合時每根鐵絲應受力一致；制作扣鼻圈要方法得當，手勁足、用力準；

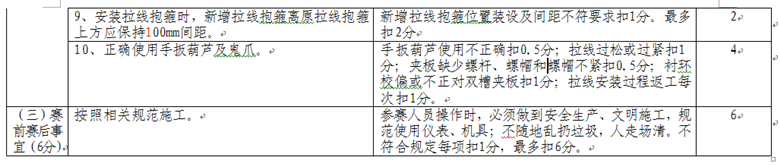

6、拉線安裝時，上桿前應檢查工具是否齊全、桿根基礎、桿身有無裂紋等，上桿后應用電筆測試吊線是否帶電。（檢查完畢應向裁判員示意檢查結果）。傳遞工具應使用工具包，傳遞拉線上把應使用安全繩。安裝拉線抱箍時，新增拉線抱箍離原拉線抱箍上方應保持100毫米間距。正確使用手扳葫蘆及鬼爪。桿上作業時，禁止上下投擲工具及材料料具。
三、基站動力配套項目內容及操作要求
賽場準備材料清單：發電機及機油、燃油、發電引線、絕緣手套、電筆、萬用表、鉗形表、電工膠布、十字螺絲刀（大、?。?、活動板手、套筒、老虎鉗、尖嘴鉗、斜口鉗、美工刀、扎帶、已充電連接成組的基站蓄電池24塊（含3塊落后蓄電池），兩個有故障的模塊，兩個正常的模塊等。
選手自帶工具：蓄電池內阻測試儀及相關工具、在儀表校驗有效期內的地阻測試儀（非鉗形電子地阻儀）。
競賽時間為80分鐘。

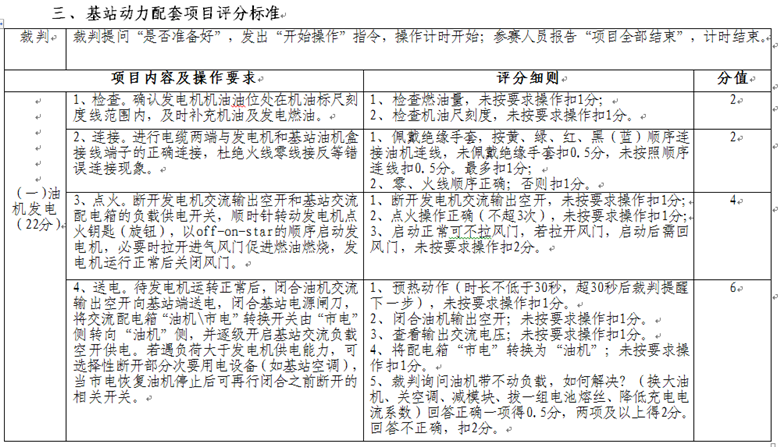

（一）按照標準流程完成發電操作
1、準備。檢查確認發電機機油油位處在機油標尺刻度線范圍內，及時補充機油及發電燃油；
2、連接。進行電纜兩端與發電機和基站油機盒接線端子的正確連接，杜絕火線零線接反等錯誤連接現象；
3、點火。斷開發電機交流輸出空開和基站交流配電箱的負載供電開關，順時針轉動發電機點火鑰匙（旋鈕），以off-on-star的順序啟動發電機，必要時拉開進氣風門促進燃油燃燒，發電機運行正常后關閉風門；
4、送電。待發電機運轉正常后，閉合油機交流輸出空開向基站端送電，閉合基站電源閘刀，將交流配電箱“油機市電”轉換開關由“市電”側轉向“油機”側，并逐級開啟基站交流負載空開供電。若遇負荷大于發電機供電能力，可選擇性斷開部分次要用電設備（如基站空調），當市電恢復油機停止后可再行閉合之前斷開的相關開關；

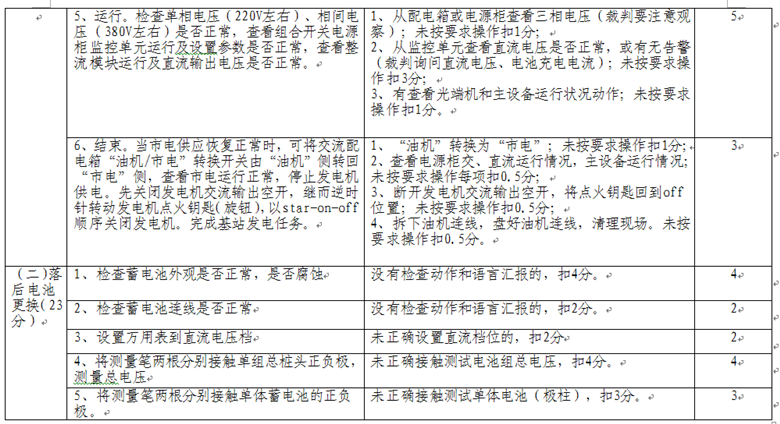

5、運行。檢查單相電壓（220V左右）、相間電壓（380V左右）是否正常，查看組合開關電源柜監控單元運行及設置參數是否正常，查看整流模塊運行及直流輸出電壓是否正常；
6、結束。當市電供應恢復正常時，可將交流配電箱“油機/市電”轉換開關由“油機”側轉回“市電”側，查看市電運行正常，停止發電機供電。先關閉發電機交流輸出空開，繼而逆時針轉動發電機點火鑰匙（旋鈕），以star-on-off順序關閉發電機，完成基站發電任務。
（二）落后單體電池排查及更換，利用內阻測試儀完成電池組中落后單體電池的檢測并更換
1、檢查蓄電池外觀是否正常，是否腐蝕；
2、檢查蓄電池連線是否正常；
3、設置萬用表到直流電壓檔；
4、將測量筆兩根分別接觸單組總樁頭正負極，測量總電壓。
5、將測量筆兩根分別接觸單體蓄電池的正負極；

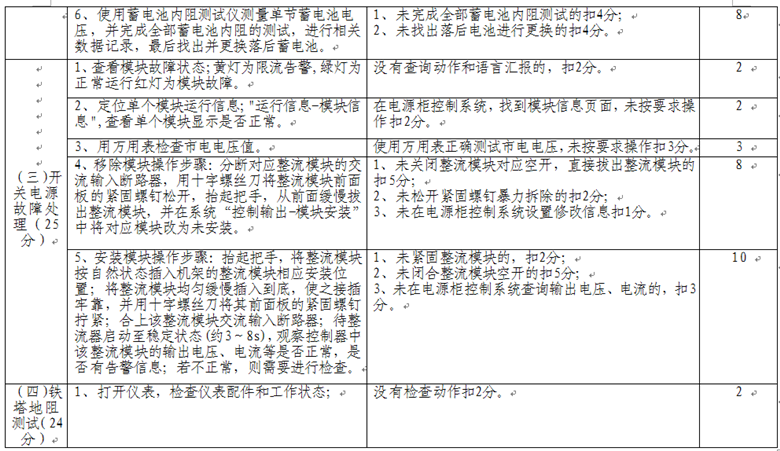

6、使用蓄電池內阻測試儀測量單節蓄電池電壓，并完成全部蓄電池內阻的測試，記錄相關數據，最后找出并更換落后蓄電池。
（三）定位開關電源模塊故障和問題并解決
1、查看模塊故障狀態。黃燈為限流告警,綠燈為正常運行紅燈為模塊故障；
2、定位單個模塊運行信息?！斑\行信息-模塊信息”,查看單個模塊顯示是否正常；
3、用萬用表檢查市電電壓值；
4、移除模塊。分斷對應整流模塊的交流輸入斷路器，用十字螺絲刀將整流模塊前面板的緊固螺釘松開，抬起把手，從前面緩慢拔出整流模塊，并在系統“控制輸出-模塊安裝”中將對應模塊改為未安裝；
5、安裝模塊。抬起把手，將整流模塊按自然狀態插入機架的整流模塊相應安裝位置；將整流模塊均勻緩慢插入到底，使之接插牢靠，并用十字螺絲刀將其前面板的緊固螺釘擰緊；合上該整流模塊交流輸入斷路器；待整流器啟動至穩定狀態(約3～8s)，觀察控制器中該整流模塊的輸出電壓、電流等是否正常，是否有告警信息；若不正常，則需要進行檢查。
1、打開儀表，檢查儀表配件和工作狀態；

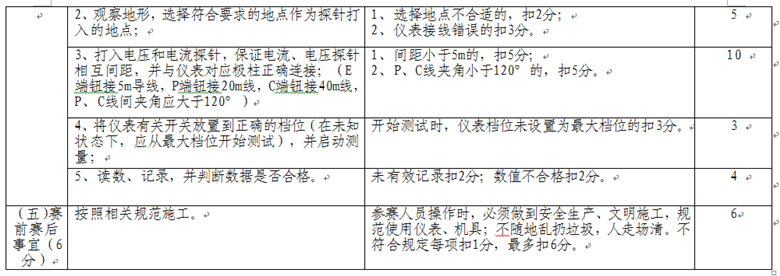

2、觀察地形，選擇符合要求的地點作為探針打入的地點；
3、打入電壓和電流探針，保證電流、電壓探針相互間距，并與儀表對應極柱正確連接；（E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，P、C線間夾角應大于120°）；
4、將儀表有關開關放置到正確的檔位（在未知狀態下，應從最大檔位開始測試），并啟動測量；
5、讀數、記錄，并判斷數據是否合格。

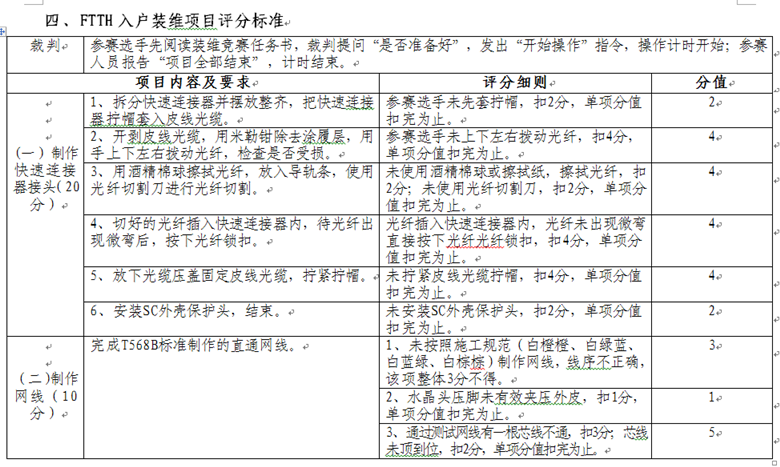

四、FTTH入戶裝維項目內容及操作要求
賽場準備材料清單：HGU通用型GPON光貓、機頂盒、電腦（預裝WIN 7操作系統）、皮線光纜。
選手自帶工具：光功率計一臺（可測試1490nm波長）、網線測試儀一臺、網線鉗（適用于RJ45、RJ11）一把、網線2米、RJ45水晶頭4個、兩端帶RJ11水晶頭的跳線一根、3 M冷接子4個、光纖切割刀、皮線光纜剝皮鉗、米勒鉗、斜口鉗、酒精瓶、光纖擦拭紙或棉球、紅光筆，光纖快速連接器（冷接插頭）4個、可攜帶廠家配套提供的皮線光纜涂覆層剝離器、導軌條（夾具）。
競賽時間為30分鐘。
（一）制作快速連接器接頭
1、拆分快速連接器并擺放整齊，把快速連接器擰帽套入皮線光纜；
2、開剝皮線光纜，用米勒鉗除去涂履層，用手上下左右撥動光纖，檢查是否受損；
3、用酒精棉球擦拭光纖，放入導軌條，使用光纖切割刀進行光纖切割，切下的廢纖要放置穩妥；
4、切好的光纖插入快速連接器內，待光纖出現微彎后，按下光纖鎖扣；
5、放下光纜壓蓋固定皮線光纜，擰緊擰帽；
6、安裝SC外殼保護頭；
7、快速連接器損耗應≤0.2dB。
（二）制作網線
1、根據需要剪裁網線長度；
2、按照T568B標準制作網線。要求線序排列整齊、正確，水晶頭壓腳有效夾壓網線外皮，并一次性完成水晶頭制作；
3、使用網線測試儀檢查網線制作的連通性是否符合標準。

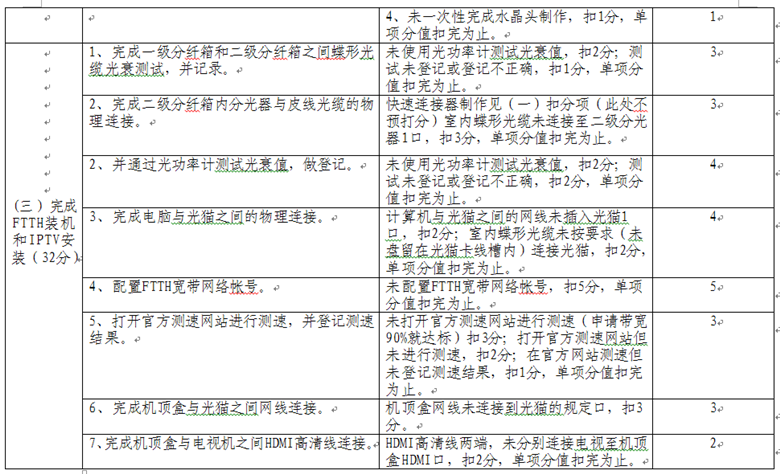

（三）完成FTTH裝機和IPTV安裝
裝機部分，寬帶端口通過室內分光器和皮線光纜延伸至實操場地（裝機工位）。由選手使用現場提供的皮線光纜，使用光纖快速連接器進行冷接，之后測試接收光功率并進行后續寬帶和IPTV安裝，經過調試后上網并開通IPTV電視。
1、查看比賽任務書，布置工作臺；
2、完成二級分纖箱內分光器與皮線光纜的物理連接；
3、使用光功率計測試光功率值，并做登記；
4、完成電腦和機頂盒與HGU光貓的物理連接；
5、使用電腦完成HGU光貓的注冊與數據下發；
6、創建寬帶連接拔號上網，并使用運營商官方測速平臺測速。
7、根據提供的設備和賬號，調試機頂盒設備。
8、調試完成后，重啟機頂盒驗證是否正常，并登陸直播頻道觀看是否能正常使用。

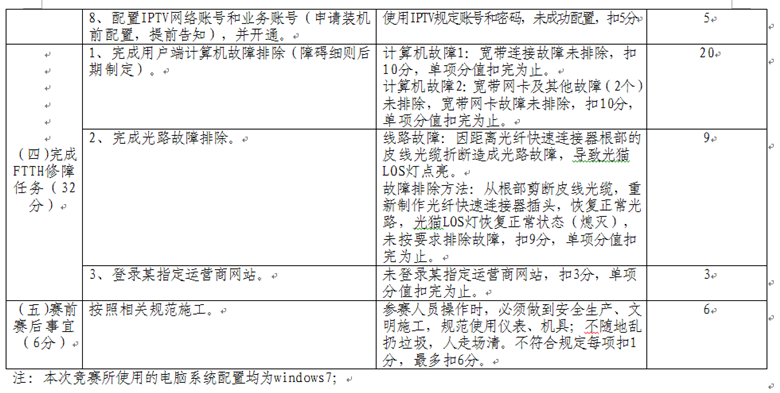

（四）完成FTTH修障任務
寬帶端口通過室內分光器和皮線光纜延伸至實操場地（修機工位）。完成可能出現的線路、用戶端計算機等故障排除。
1、查看比賽任務書；
2、遵循FTTH故障處理原則先外部后內部、先終端后線路、先主干光纜后接入光纜、先光交后分纖點，排除可能出現的線路及用戶端障礙點；
3、登錄指定網站，完成整個障礙處理過程；
